¿Cuántas Torres de Iluminación se requieren para iluminar un área de trabajo?
La iluminación adecuada en áreas de trabajo es un factor crucial para garantizar la seguridad, la eficiencia y el bienestar de las personas que realizan actividades en dichos espacios.
I - La primera consideración es: ¿Cuál es el nivel de iluminación que se necesita para una determinada aplicación?
Tenemos dos guías fundamentales para esta primera consideración:
✓ La NOM-025-STPS-2008, Condiciones de iluminación en los centros de trabajo, con la siguiente tabla:
Tarea Visual del Puesto de Trabajo
Área de Trabajo
Niveles Mínimos de Iluminación (luxes)
En exteriores: distinguir el área de tránsito, desplazarse caminando, vigilancia, movimiento de vehículos.
Exteriores generales: patios y estacionamientos.
20
En interiores: distinguir el área de tránsito, desplazarse caminando, vigilancia, movimiento de vehículos.
Interiores generales: almacenes de poco movimiento, pasillos, escaleras, estacionamientos cubiertos, labores en minas subterráneas, iluminación de emergencia.
50
En interiores.
Areas de circulación y pasillos; salas de espera; salas de descanso; cuartos de almacén; plataformas; cuartos de calderas.
100
Requerimiento visual simple: inspección visual, recuento de piezas, trabajo en banco y máquina.
Servicios al personal: almacenaje rudo, recepción y despacho, casetas de vigilancia, cuartos de compresores y pailería.
200
Distinción moderada de detalles: ensamble simple, trabajo medio en banco y máquina, inspección simple, empaque y trabajos de oficina.
Talleres: áreas de empaque y ensamble, aulas y oficinas.
300
Distinción clara de detalles: maquinado y acabados delicados, ensamble de inspección moderadamente difícil, captura y procesamiento de información, manejo de instrumentos y equipo de laboratorio.
Talleres de precisión: salas de cómputo, áreas de dibujo, laboratorios.
500
Distinción fina de detalles: maquinado de precisión, ensamble e inspección de trabajos delicados, manejo de instrumentos y equipo de precisión, manejo de piezas pequeñas.
Talleres de alta precisión: de pintura y acabado de superficies y laboratorios de control de calidad.
750
Alta exactitud en la distinción de detalles: ensamble, proceso e inspección de piezas pequeñas y complejas, acabado con pulidos finos.
Proceso: ensamble e inspección de piezas complejas y acabados con pulidos finos.
1,000
Alto grado de especialización en la distinción de detalles.
Proceso de gran exactitud.
Ejecución de tareas visuales:
✓ de bajo contraste y tamaño muy pequeño por periodos prolongados;
✓ exactas y muy prolongadas, y
✓ muy especiales de extremadamente bajo contraste y pequeño tamaño.
2,000
Tarea Visual del Puesto de Trabajo
En exteriores: distinguir el área de tránsito, desplazarse caminando, vigilancia, movimiento de vehículos.
Área de Trabajo: Exteriores generales: patios y estacionamientos.
Niveles Mínimos de Iluminación (luxes): 20
En interiores: distinguir el área de tránsito, desplazarse caminando, vigilancia, movimiento de vehículos.
Área de Trabajo: Interiores generales: almacenes de poco movimiento, pasillos, escaleras, estacionamientos cubiertos, labores en minas subterráneas, iluminación de emergencia.
Niveles Mínimos de Iluminación (luxes): 50
En interiores.
Área de Trabajo: Areas de circulación y pasillos; salas de espera; salas de descanso; cuartos de almacén; plataformas; cuartos de calderas.
Niveles Mínimos de Iluminación (luxes): 100
Requerimiento visual simple: inspección visual, recuento de piezas, trabajo en banco y máquina.
Área de Trabajo: Servicios al personal: almacenaje rudo, recepción y despacho, casetas de vigilancia, cuartos de compresores y pailería.
Niveles Mínimos de Iluminación (luxes): 200
Distinción moderada de detalles: ensamble simple, trabajo medio en banco y máquina, inspección simple, empaque y trabajos de oficina.
Área de Trabajo: Talleres: áreas de empaque y ensamble, aulas y oficinas.
Niveles Mínimos de Iluminación (luxes): 300
Distinción clara de detalles: maquinado y acabados delicados, ensamble de inspección moderadamente difícil, captura y procesamiento de información, manejo de instrumentos y equipo de laboratorio.
Área de Trabajo: Talleres de precisión: salas de cómputo, áreas de dibujo, laboratorios.
Niveles Mínimos de Iluminación (luxes): 500
Distinción fina de detalles: maquinado de precisión, ensamble e inspección de trabajos delicados, manejo de instrumentos y equipo de precisión, manejo de piezas pequeñas.
Área de Trabajo: Talleres de alta precisión: de pintura y acabado de superficies y laboratorios de control de calidad.
Niveles Mínimos de Iluminación (luxes): 750
Alta exactitud en la distinción de detalles: ensamble, proceso e inspección de piezas pequeñas y complejas, acabado con pulidos finos.
Área de Trabajo: Proceso: ensamble e inspección de piezas complejas y acabados con pulidos finos.
Niveles Mínimos de Iluminación (luxes): 1,000
Alto grado de especialización en la distinción de detalles.
Área de Trabajo:
Proceso de gran exactitud.
Ejecución de tareas visuales:
✓ de bajo contraste y tamaño muy pequeño por periodos prolongados;
✓ exactas y muy prolongadas, y
✓ muy especiales de extremadamente bajo contraste y pequeño tamaño.
Niveles Mínimos de Iluminación (luxes): 2,000
✓ Los niveles de iluminación de la Sociedad Americana de Ingenieros en Iluminación para trabajos de construcción (se muestran los valores originales de esta tabla expresados en pie-candela y sus equivalentes en LUX)
Pies-Candela
LUX
Área de operación
5
50
Áreas de construcción en general.
3
30
Áreas de construcción en general, colado de concreto, áreas de excavación, manejo de basura, vías de acceso, áreas de almacenamiento, plataformas de carga, áreas de carga de combustible, áreas de mantenimiento.
5
50
Interiores: almacenes, corredores, salas de espera, vías de salida.
5
50
Túneles, tiros y áreas generales de trabajo subterráneo, excepcionalmente se requieren 10 pies-candela (100 LUX) en operaciones de perforación, limpieza y redireccionamiento de túneles y tiros.
10
100
Construcción en general, plantas de bacheo, plantas de cribado, talleres de equipos mecánicos y eléctricos, talleres de carpintería, almacenes de aparejos, comedores, almacenes, baños, áreas de trabajo.
30
300
Estaciones de primeros auxilios, enfermerías, oficinas.
Área de operación
Áreas de construcción en general.
Pies - Candela: 5
Lux: 50
Áreas de construcción en general, colado de concreto, áreas de excavación, manejo de basura, vías de acceso, áreas de almacenamiento, plataformas de carga, áreas de carga de combustible, áreas de mantenimiento.
Pies - Candela: 3
Lux: 30
Interiores: almacenes, corredores, salas de espera, vías de salida.
Pies - Candela: 5
Lux: 50
Túneles, tiros y áreas generales de trabajo subterráneo, excepcionalmente se requieren 10 pies-candela (100 LUX) en operaciones de perforación, limpieza y redireccionamiento de túneles y tiros.
Pies - Candela: 5
Lux: 50
Construcción en general, plantas de bacheo, plantas de cribado, talleres de equipos mecánicos y eléctricos, talleres de carpintería, almacenes de aparejos, comedores, almacenes, baños, áreas de trabajo.
Pies - Candela: 10
Lux: 100
Estaciones de primeros auxilios, enfermerías, oficinas.
Pies - Candela: 30
Lux: 300

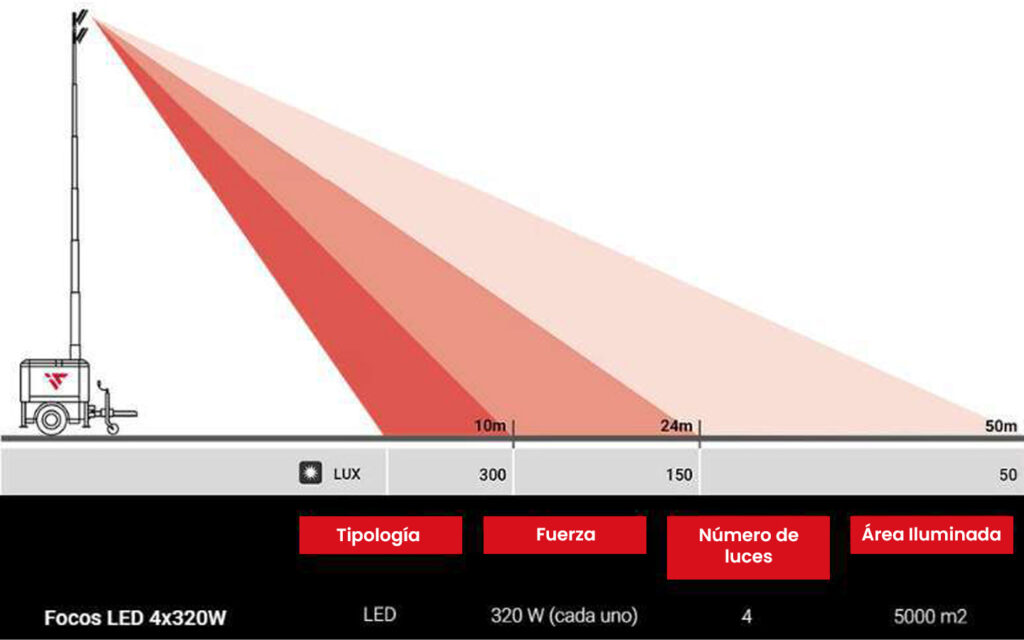

II - La segunda consideración es la capacidad de iluminación que tienen las lámparas a utilizarse.

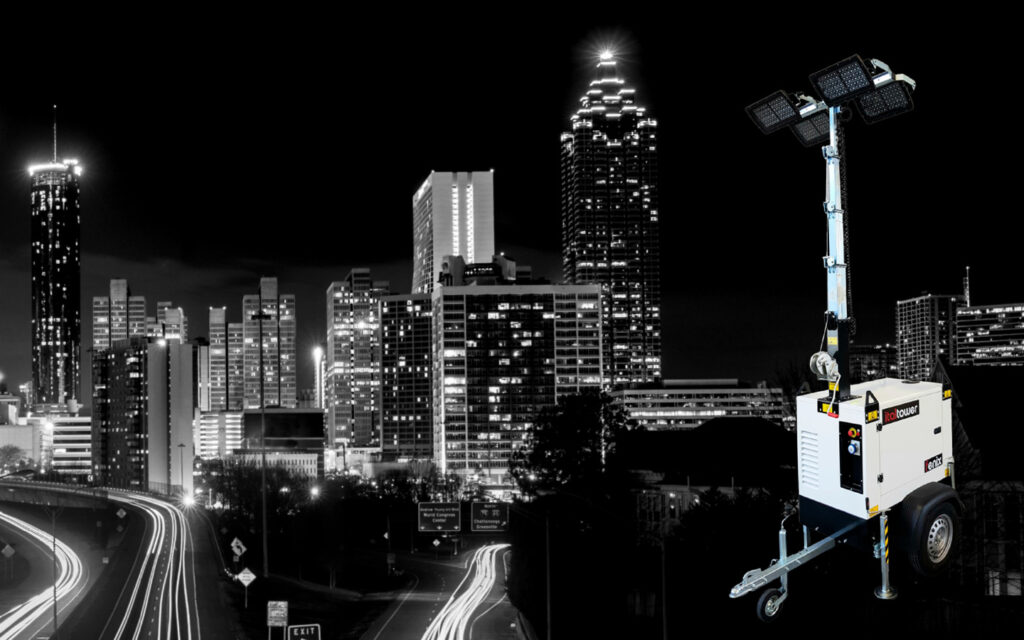

Las torres de iluminación Fenix PRO_25 y Fenix PRO_41 de Italtower utilizan lámparas LED: FL 320-57-25 con gran rendimiento lumínico.

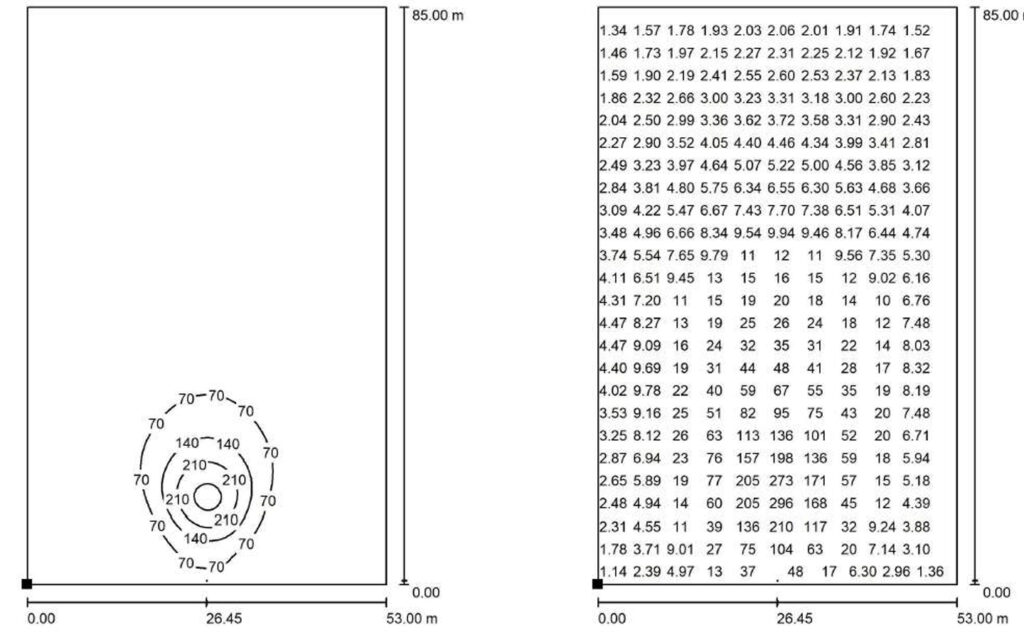

✓ Los siguientes gráficos reflejan el rendimiento expresado.
Lux
20
30
50
100
Área máxima iluminada
1421 m2
914 m2
600 m2
290 m2
Lux
20
Área máxima iluminada: 1421 m2
30
Área máxima iluminada: 914 m2
50
Área máxima iluminada: 600 m2
100
Área máxima iluminada: 290 m2
III - De estos parámetros podemos inferir una fórmula para determinar el número de torres de iluminación necesarias para iluminar una determinada superficie con una buena intensidad luminosa.
Fórmula: X = área a iluminar (m2) ÷ área máxima iluminada a la intensidad requerida (m2) x 1.2
Donde:
✓ X = número de torres necesarias
✓ área a iluminar (m2) = a partir de datos de campo
✓ área máxima iluminada a la intensidad requerida (m2) = obtenida de la tabla 1 o 2
✓ 1.2 = Se recomienda considerar un factor de seguridad del 20% si existe presencia de polvo o humedad
Cálculo para determinar cuántas torres de iluminación se requieren para iluminar un área de trabajo determinado.
Ejemplo 1:
Datos proporcionados:
1: Zona a iluminar – almacén de bajo movimiento
2: Superficie a iluminar – 4,000 m2
3: Nivel de iluminación requerido: de la tabla 2 – 50 lux.
4: Tipo de lámpara: LED.
5: Presencia de polvo y humedad por tanto factor de seguridad de 20%
6: Área cubierta en lux por una torre a intensidad requerida – de tabla 3 – 600 m2
Sustitución de valores:
X = 4,000 m2 ÷ 600 m2 x 1.2
X = 6.66 x 1.2
X = 7.99
Conclusión: necesitamos 7 torres para cubrir los 4,000 m². Sin embargo, como se menciona anteriormente, es recomendable usar 8 torres para garantizar una iluminación uniforme y compensar factores como el polvo y la humedad.
Ejemplo 2:
Datos proporcionados:
1: Zona a iluminar – excavación para cimentación de un centro comercial
2: Superficie a iluminar – 10,000 m2
3: Nivel de iluminación requerido: de la tabla 2 – 30 lux.
4: Tipo de lámpara: LED.
5: Presencia de polvo y humedad por tanto factor de seguridad de 20%
6: Área cubierta en lux por una torre a intensidad requerida – de tabla 3 – 914 m2
Sustitución de valores:
X = 10,000 m2 ÷ 914 m2 x 1.2
X = 10.94 x 1.2
X = 13.13
Conclusión: Necesitamos de 11 torres para cubrir los 10,000 m². Es recomendable usar de 13 a 14 torres para garantizar una iluminación uniforme y compensar factores como el polvo y la humedad.
